TEST DE SCANNER 3D ARTEC SPACE SPIDER
Nous vous proposons de partager notre expérience du Scanner 3D Artec Spider. Mise à disposition par notre partenaire ARKETYP3D, nous avons pu tester les possibilités de ce scan 3D à lumière structurée.

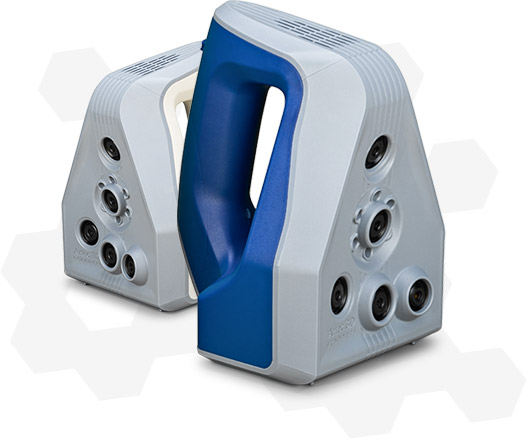

Artec Group présent dans le monde entier propose notamment des scanners portables, les Trois modèles incontournables de la gamme sont le Eva, le Spider et le Space Spider. Le test portera sur le modèle haut gamme Space Spider.
Le scan Space Spider permet une numérisation 3D de haute précision pour des objets aux détails complexes.
Caractéristiques Techniques de Scanner 3D Artec Spider
Le modèle Artec Eva et Eva lite sont plutôt destinés aux objets de grandes tailles, tandis que le Spider est conçu la précision, les géométries complexes, les formes organiques. Le modèle Space Spider a été développé, comme son nom l’indique, pour aller dans l’espace et plus précisément pour les passagers de la Station Spatiale Internationale. Sa régulation de température et la qualité des composants fait toute la différence : temps de préchauffage est réduit à 3 minutes, répétabilité des opérations de capture, ainsi qu’une garantie prolongée.
Nous vous proposons, pour mieux comprendre la gamme, un tableau comparatif des scans portables de Artec.
Eva | Artec Spider | Artec Spider Space | |
| Capacité à capturer la texture | Oui | Oui | Oui |
| Résolution de la texture | 1.3 mp | 1.3 mp | 1.3 mp |
| Résolution 3D jusqu’à | 0.5 mm | 0.1 mm | 0.1 mm |
| Précision 3D du point jusqu’à | 0.1 mm | 0.05 mm | 0.05mm |
| Précision 3D pour la distance, jusqu’à | 0.03% après 100 cm | 0.03% après 100 cm | 0.03% après 100 cm |

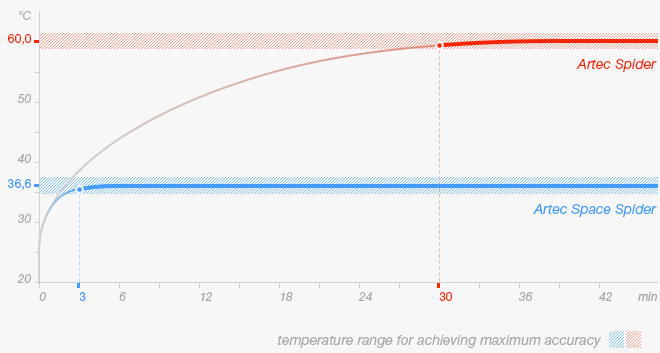

| Période de préchauffage pour atteindre une précision maximale | 30 minutes | 30 minutes | 3 minutes |
| Couleurs | 24 bpp | 24 bpp | 24 bpp |
| Distance de travail | 0.17 – 0.35 m | 0.4 – 1 m | 0.4 – 1 m |
| Champs de vue linéaire, HxL @ gamme la plus proche | 214×148 mm | 90 x 70 mm | 90 x 70 mm |
| Champs de vue, HxL @ gamme la plus éloignée | 536×371 mm | 180 x 140 mm | 180 x 140 mm |
| Champs de prise de vue angulaire, H?L | 30 x 21° | 30 x 21° | 30 x 21° |
| Poids | 0.85 kg | 0.85 kg | 0.85 kg |
| Vitesse d’acquisition de données jusqu’à | 2 000 000 points/s | 1 000 000 points/s | 1 000 000 points/s |
| Processeur Multicore | Oui | Oui | Oui |
| Interface | 1 x USB 2.0, compatible USB 3.0 | 1 x USB 2.0, compatible USB 3.0 | 1 x USB 2.0, compatible USB 3.0 |
| Formats de sortie | OBJ, PLY, WRL, STL, AOP, ASCII, PTX, E57, XYZRGB | OBJ, PLY, WRL, STL, AOP, ASCII, PTX, E57, XYZRGB | OBJ, PLY, WRL, STL, AOP, ASCII, PTX, E57, XYZRGB |
| Format de sortie des mesures | CSV, DXF, XML | CSV, DXF, XML | CSV, DXF, XML |
| Capacité de process | 40’000’000 triangles/1 GB RAM | 40’000’000 triangles/1 GB RAM | 40’000’000 triangles/1 GB RAM |
| OS supporté | Windows 7, 8 ou 10 – x64 | Windows 7, 8 ou 10 – x64 | Windows 7, 8 ou 10 – x64 |
| Capacités minimum requises de l’ordinateur | I5 ou I7 recommandés, 12-18 GB de RAM, séries GeForce 400 ou meilleure, 1 Go minimum | I5 ou I7 recommandés, 12-18 GB de RAM, séries GeForce 400 ou meilleure, 1 Go minimum | I5 ou I7 recommandés, 12-18 GB de RAM, séries GeForce 400 ou meilleure, 1 Go minimum |
| Garantie | 1 an | 1 an | 2 ans |
| Prix | 13 700 € | 15 700 € | 20 700 € |
Logiciel Artec Studio 10
Le logiciel n’est pas inclus dans le prix et peut être acheté avec le scanner ou séparément.
Il est proposé en 2 versions :
Artec Studio Professional
Pour scanner et traiter les données 3D provenant exclusivement des scanners Artec :
Eva, Eva Lite, Spider, Space Spider.
Tarif : 400€ /An
Artec Studio Ultimate
La version utltimate est ouverte aux capteurs Artec ainsi que : Kinect for Windows V2, Kinect for Windows V1, Intel RealSense F200 (IVCAM), Intel RealSense R200 (DS4), PrimeSense Carmine, ASUS Xtion sensors.
Tarif : 800€ /An
On a apprécié :
- l’aide visuel et sonore pendant la captation
- la puissance de l’algorithme
- les fonctions d’auto-alignement
- la simplification du maillage
Le maillage STL est très qualitatif, avec un petit bémol sur la qualité des textures.
Pour conclure, Artec studio est un logiciel puissant et relativement simple d’accès.
Le manuel du logiciel est en ligne sur le site Artec studio : très complet et uniquement en anglais
Mise en route et étalonnage
Tout ce que vous devez faire est de déplacer le scanner autour de la personne ou de l’objet que vous souhaitez numériser.
1. Appuyer sur le bouton
Dirigez le scanner vers l’objet et pressez le bouton. Le processus de scan démarrera immédiatement. C’est aussi simple que cela. Si quelque chose ne se passe correctement, les aides audio et vidéos vous guideront tout au long du processus et vous aideront à assurer le bon déroulement de la procédure de scan.
2. Déplacer le scanner
Déplacez le scanner autour de l’objet, l’alignement de surface en temps réel vous donnera un bon aperçu de ce qui aura été scanné au fur et à mesure et de ce qu’il restera à encore à scanner. Ne vous inquiétez pas si vous ne pouvez pas capturer l’une des parties de l’objet, vous pourrez y retourner plus tard.
3. Scanner
Faîtes autant de prises de vue que nécessaires à la capture de l’objet entier. Si vous avez besoin de déplacer l’objet pour prendre tous ses côtés, scannez d’abord le premier côté, puis arrêtez le scanner, tournez l’objet et scannez le second côté.
Post Production
Une fois que vous avez scanné il vous reste la postproduction logicielle :
- Aligner les scans
- Fusionner les scans pour créer un modèle 3D
- Lisser et optimiser
- Texturiser
Le projet 1 : Scan 3D d‘un objet d’art

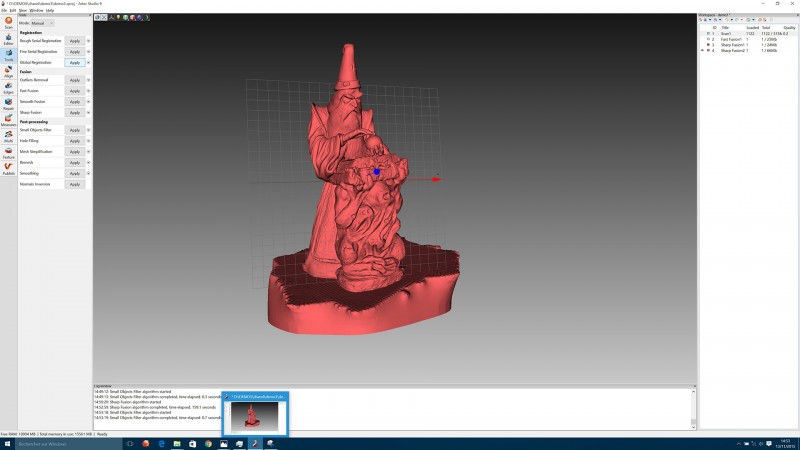

Le premier test s’est fait sur une réplique d’œuvre d’art, nous avons choisi cette pièce pour ses nombreux détails.
Projet 2 : Le scan 3D d’un visage humain

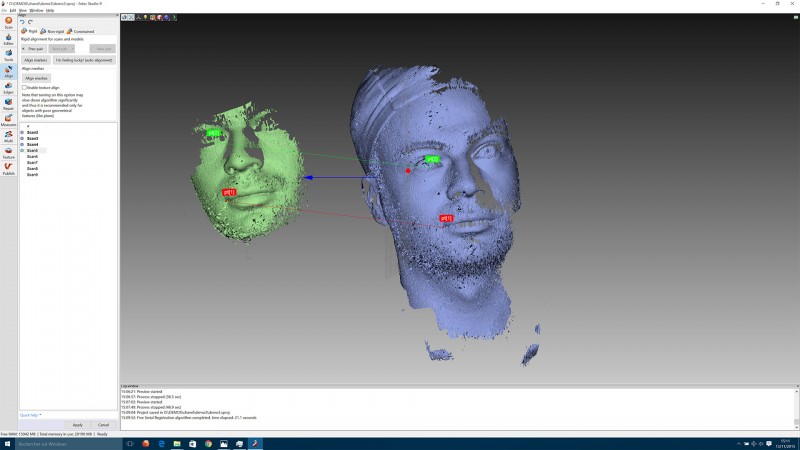

Le body scan ou le face Scan est toujours une opération délicate : mouvement, forme organique complexe.

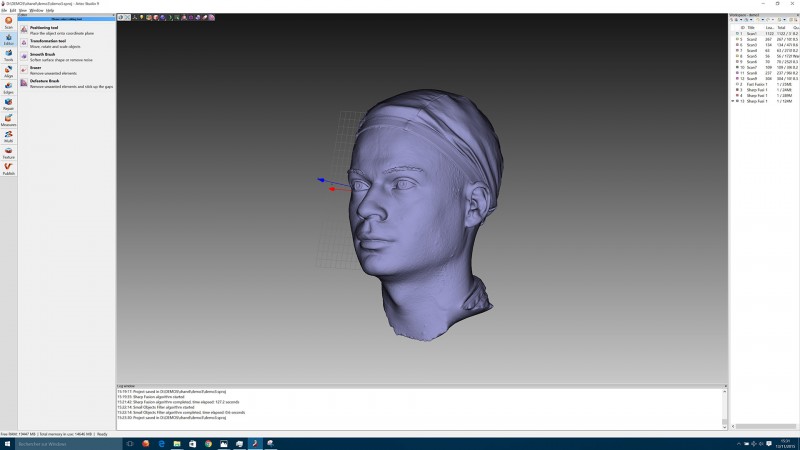

Nous allons pouvoir tester les capacités du Artec Space Spider sur Stéphane formateur F3DF.
En résumé : une prise de vue un peu douloureuse pour le cobaye, les flashs de lumière dans les yeux sont un peu difficiles à encaisser. Mais c’est pour la bonne cause, car le résultat est très propre, seuls les cheveux et les poils restent un peu compliquer à scanner.
Recommandations
Les recommandations F3DF
l’Artec Space Spider capture efficacement les détails les plus fins et les petits objets avec une précision impressionnante offrant des possibilités presque infinies en rétro-ingénierie (Reverse engineering), contrôle qualité, design produit et fabrication, et dans grand nombre d’autres domaines :
- Muséologie ou la préservation du patrimoine
- Médecine
- Automobile, aérospatiale
- Jeu vidéo, effets spéciaux
- Publicité ou plus globalement l’univers du graphisme 3D
Retrouvez plus d’exemples d’applications dans la bibliothèque Artec et des vidéos très complètes sur la chaine youtube Artec
| ON A APPRECIE | ON AURAIT AIME |
| La précision | Une meilleure qualité des textures |
| La prise de vue à la volée (sans marqueur) | Un peu moins gourmand en ressources |
| Les 2 ans de garantie | Le garder |
Merci à Arketyp 3D pour leur accueil et pour leur disponibilité.
Vous souhaitez faire réaliser un test de votre matériel : Imprimante 3D, Scanner 3D, logiciel. Toute l’équipe F3DF se tient à votre disposition. Nous contacter.
À très bientôt pour d’autres tests et retours d’expériences.
