Module 1

Cahier des charges

Dans le cahier des charges, nous allons vous indiquer des spécifications liées à la modélisation de la trottinette, comme les objectifs, les contraintes de conceptions, ainsi les ressources dont vous avez besoin. Dans les objectifs, se trouvent les pièces à concevoir, et dans les contraintes les dimensions.

Module 2

La roulette

Ce module portera sur la conception de la roulette. Dans un 1er temps, nous réaliserons la jante en esquisse dynamique puis la partie supérieure de la roulette. L’assemblage de la jante et la partie supérieure permettra de créer la roulette. À la suite de l’assemblage, nous réaliserons le rendu de la roulette.

Module 3

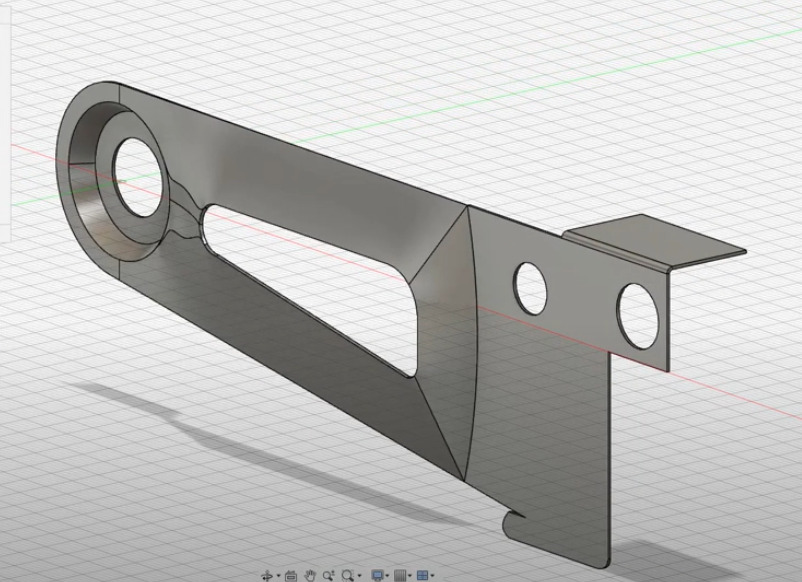

La fourche arrière

Ce module portera sur la conception de la fourche arrière. Nous commencerons par créer une esquisse dynamique du profil de la fourche arrière, pour créer des surfaces et les épaissir afin d’obtenir le volume de la fourche arrière. L’utilisation de l’outil tôlerie permettra de plier la surface épaissie pour obtenir toute la fourche arrière.

Module 4

Le frein

Ce module portera sur la conception du frein. Nous commencerons par réaliser les surfaces du frein par balayage. Nous ferons par la suite un épaississement des surfaces pour créer le volume du frein. Nous terminerons le frein en créant la partie qui servira à fixer le frein sur la fourche arrière, nous la réaliserons avec l’outil tôlerie.

Module 5, 6 et 7

Le deck

La conception du Deck se fera en 3 parties. Nous commencerons par réaliser des esquisses dynamiques de la forme du Deck, afin de pouvoir créer des surfaces, puis les épaissir. Une fois la partie de droite réalisée, nous la symétriserons pour obtenir le Deck complet. Nous pourrons ensuite concevoir l’emplacement dans lequel se situera le guidon, par une esquisse puis une extrusion. Pour terminer le Deck, nous aurons l’occasion d’utiliser des fonctionnalités de travail tel que des plans décalés, et des axes pour incliner des plans.

Module 8

Le guidon

Ce module portera sur la conception du guidon. Nous commencerons par concevoir la partie fixe du guidon, dans laquelle coulissera la partie mobile. Nous concevrons également le collier de serrage afin de créer une liaison pivot avec le Deck.

Module 9

La fourche avant

• Conception du profil de la fourche avant en esquisse dynamique
• Création de surfaces à partir des esquisses
• Réalisation d’épaississements de surfaces, et utilisation de la tôlerie

Module 10

La poignée

Ce module portera sur la conception de la poignée. Nous ferons, dans un premier temps, le tube de la poignée ainsi que le manche. Nous réaliserons également une pièce qui se situera à l’extrémité de la poignée, une fois réalisée nous assemblerons ces 3 pièces afin d’obtenir l’assemblage complet de la poignée.

Module 11

Assemblage de la trottinette

Dans ce module, nous assemblerons toutes les pièces que nous avons créées dans les modules précédents.

Module 12

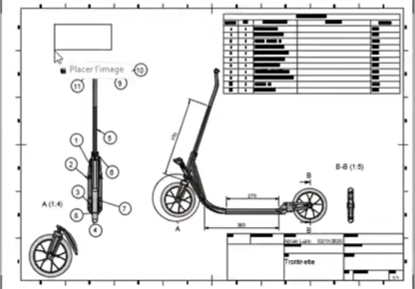

Assemblage de la trottinette

• Insertion de la vue d’ensemble de la Trottinette
• Insertion d’une vue de coupe, d’une vue de position, dans la mise en plan

Module 13

Remise de votre cahier des charges

Créez un support de téléphone grâce aux fonctionnalités de Fusion 360 travaillées au cours des modules précédents. Vous devrez prendre en compte des contraintes de projet (pouvoir incliner le téléphone à 360 degrés par exemple) lors d’une modélisation 3D complète, que nous insérerons finalement dans l’assemblage de la trottinette.

Votre certificat Autodesk

Évaluation du module et obtention du certificat Autodesk !
